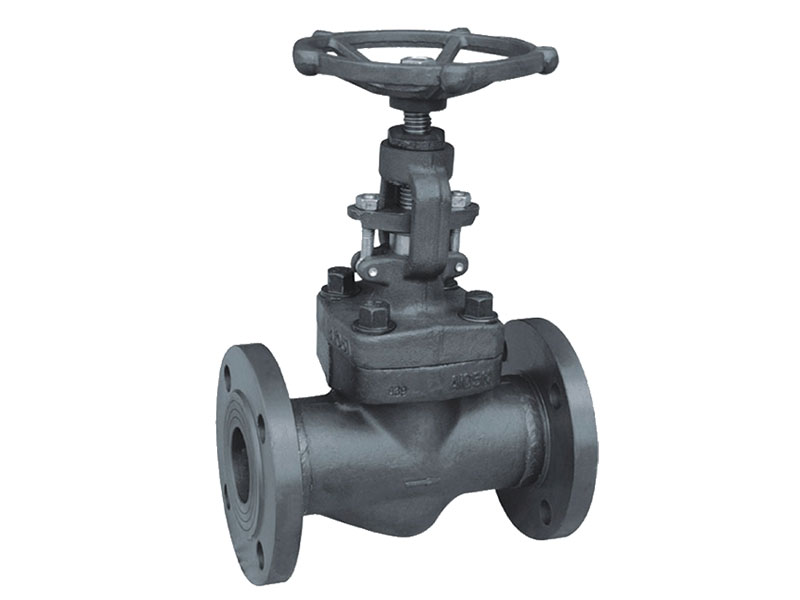

ANSI標準 法蘭鍛鋼截止閥
用途：
本閥適用于公稱壓力 PN≤21MPa，工作溫度≤425℃的管路中作啟閉用。
安裝：
此結構可以和管路的相應螺紋直接連接，還可訂配螺帽接管，直接焊接連接安裝。
性能參數：
公稱壓力 PN | 800Lb |
試驗壓力 PS | 21MPa |
工作介質 | 液體，氣體 |
主體材質 | 碳鋼，不銹鋼 |
主要連接尺寸：
公稱通徑 | MM | 15 | 20 | 25 | 40 | 50 |
In | 1/2” | 3/4” | 1” | 11/2” | 2” | |
L | 82 | 88 | 101 | 146 | 178 | |
C | 22.20 | 27.7 | 34.5 | 49.1 | 61.1 | |
B | 1/2” | 3/4” | 1” | 11/2” | 2” | |
H | 161 | 167 | 193 | 233 | 285 | |
W | 100 | 100 | 125 | 150 | 180 | |
