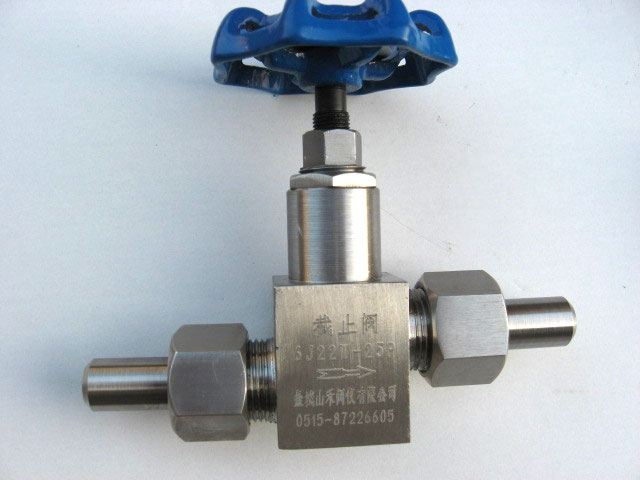

J22W-25～40，J22W-25～40P Z形外螺紋截止閥
用途：
本閥適用于公稱壓力 PN2.5~4.0MPa，工作溫度≤200℃、≤425℃的管路中作啟閉用。
安裝：
此結構可以通過相對應的內螺紋管帽接管直接焊接安裝。內螺紋管帽和接管作為附件可以另外訂購。
性能參數：
公稱壓力 PN | 2.5MPa, 4.0MPa |
試驗壓力 PS | 3.8MPa, 6MPa |
工作介質 | 氣體、液體 |
主體材質 | 碳鋼、不銹鋼、鉬二鈦 |
主要連接尺寸：
公稱通徑DN | 6 | 10 | 15 | 20 | 25 | 32 |
閥體長度L | 60 | 70 | 80 | 90 | 100 | 110 |
連接螺紋G/M | G1/4-G1/2" | G3/4" | M30*2 | M36*2 | M42*2 | M48*2.5 |
配套接管DW | 14 | 14/18 | 22 | 28 | 34 | 40 |
高度H | 74 | 80 | 125 | 135 | 150 | 160 |
手輪尺寸W | 65 | 80 | 90 | 100 | 120 | 140 |
